Descrizione dei prodotti

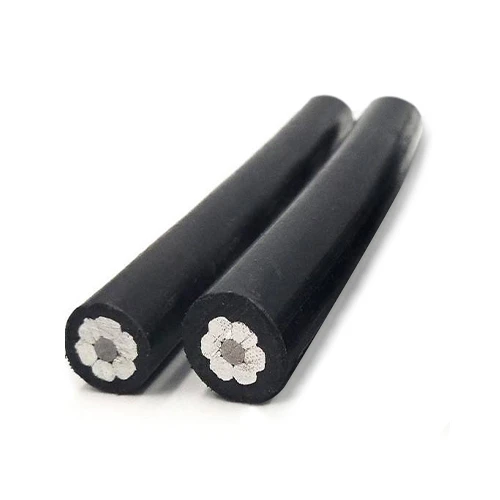

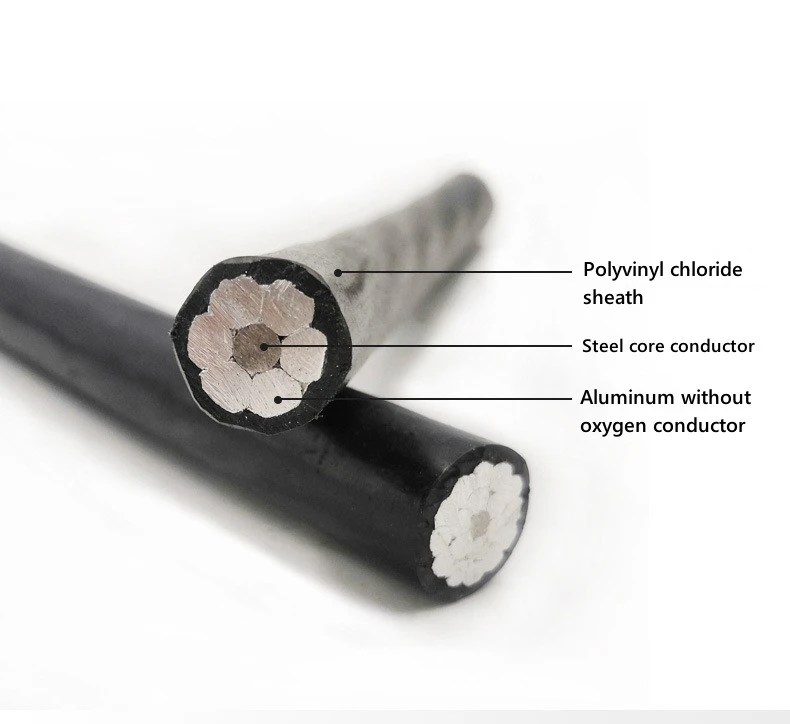

Costruzione del cavo sopraelevato in alluminio 1kv con anima in acciaio:
1.Conduttore (sia fase che neutro)
I conduttori saranno di alluminio 1350 fili e trefoli circolari compatti;
2.Isolamento:
I conduttori dovranno essere estrusi con XLPE come isolante, ogni fase è contrassegnata con numeri e lettere,
1 UNO,2 DUE,3 TRE o con una nervatura, due nervature o tre nervature per indicare le fasi. Il nucleo neutro porta nervature equamente spaziate lungo tutta la circonferenza
3.Assemblea
Il Core verrà steso con il lay della mano sinistra.
| Standard | NFC 33-209 |
| Conduttore di fase | A trefoli Tutto in alluminio 1350; CAA. |
| Isolamento del conduttore di fase | XLPE |
| Conduttore neutro | Tutta la lega di alluminio |
| Isolamento del conduttore neutro | XLPE |
| Parafulmine | A trefoli Tutto in alluminio 1350; CAA |
| Isolamento del parafulmine | XLPE |
| La tensione nominale | 0.6/1KV |
Parametro dei prodotti
Cavo sopraelevato in alluminio 1kv con anima in acciaio:
APPLICAZIONE
I conduttori in bundle di servizio ALLUMINIO NF C 33-209 vengono utilizzati per le reti tributarie degli edifici elettrici e le loro reti interne.
CARATTERISTICHE
I cavi conduttori in bundle hanno conduttori in alluminio, isolati con XLPE, hanno una buona durata e resistenza termica.
Alcune altre importanti caratteristiche del cavo sono:
Resistenza alle radiazioni ultraviolette,
Resistenza all'ozono,
Elevata rigidità dielettrica,
Leggero e facile da maneggiare.
INSTALLAZIONE
Le procedure della norma NF C 11-201 determinano le procedure di installazione delle linee aeree a bassa tensione.
NON È CONSENTITO che questi cavi siano interrati, nemmeno in condotti.
MARCATURA
Neutro:
211 NF C 33-209 211 «numero di fabbricazione», «segni metrici» stampato con inchiostro.
Fase 1, 2, 3:
il numero identificativo è stampato e impresso in rilievo sull'isolante.
Filo pilota n grado 1: sull'isolamento è stampata una linea bianca continua
Filo pilota n grado 2: nessuna marcatura
CARATTERISTICHE ELETTRICHE
Tensione nominale: 0,6/1 kV
Tensione di prova: 4 kV CA
Resistenza alle sovratensioni: 1,2/50μs con polarità positiva o negativa e valore di picco di 20 kV.
|
Tipo |
Descrizione |
|
CAA |
Tutto il conduttore di alluminio |
|
ACSR |
Conduttore in alluminio rinforzato in acciaio |
|
AAAC |
Tutto il conduttore in lega di alluminio |
|
UN'AUTOMOBILE |
Lega di conduttore in alluminio rinforzata |
|
AACSR |
Tutto il conduttore in lega di alluminio è rinforzato in acciaio |
|
ACSR/AW |
Conduttore in alluminio rivestito in alluminio rinforzato con acciaio |
|
TACSR |
Conduttore in lega di alluminio resistente al calore rinforzato in acciaio |
|
ACSS |
Conduttore in alluminio supportato in acciaio |
|
ACSS/AW |
Conduttore in alluminio. Supporto in acciaio rivestito in alluminio |
|
ACSS/TS |
Conduttore in alluminio, supporto in acciaio. Forma trapezoidale |
|
sindrome coronarica acuta |
Acciaio rivestito in alluminio |
|
CCS |
Acciaio rivestito di rame |
|
GSW |
Filo di acciaio zincato |
|
BCC |
Conduttore a trefolo in rame nudo (trafilato duro) |
|
Conduttore ingrassato |
Conduttore a trefolo anticorrosione |
Processo dei prodotti

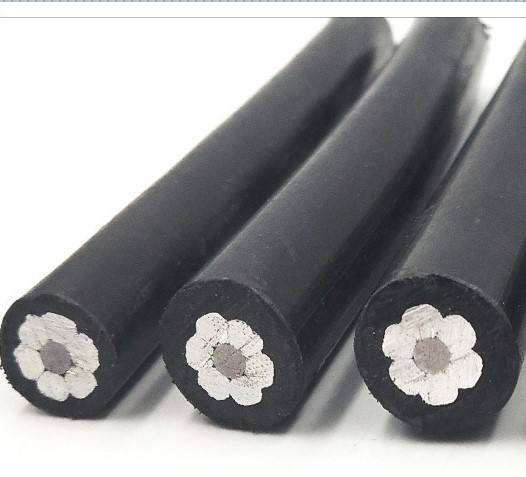

Cavo sopraelevato in alluminio da 1 kV con anima in acciaio
Applicazione dei prodotti
Applicazione :
Cavo sopraelevato in alluminio da 1 kV con anima in acciaiosono destinati all'uso come cavo di derivazione di servizio tra un palo di alimentazione e l'ingresso di servizio o come cavo di distribuzione secondario tra i poli.
L'uso di questi cavi di derivazione di servizio o di distribuzione secondaria è limitato a circuiti che non superano i 600 volt fase-fase o i 480 volt fase-terra, a un normale
valutazione della temperatura della temperatura del conduttore di servizio di 90 gradi.
Pacchetto prodotti
